上一篇咱们讲到单节锂电池的线性充电的应用解决方案，线性充电主要还是针对于中小型容量的电池，例如 1 节 2200mAh 的 18650 电池。但是有些场合如大容量（10000mAh）移动电源，大功率音箱等，为了节省充电时间，像普通的 1A 的线性充电已经满足不了客户需求，因此引出咱们的第二个系列，单节大容量锂电池的开关式充电。
内容

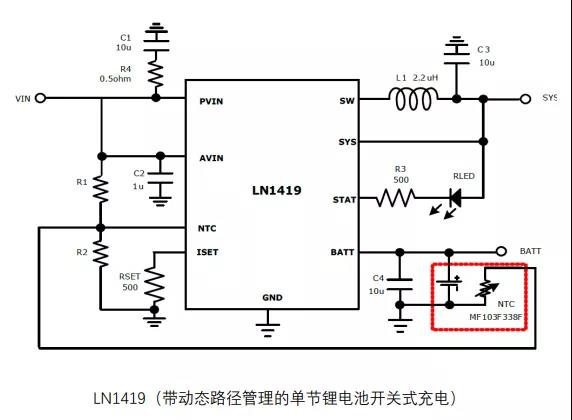

最大充电电流 2.5A，带动态路径管理的单节锂电池开关式充电

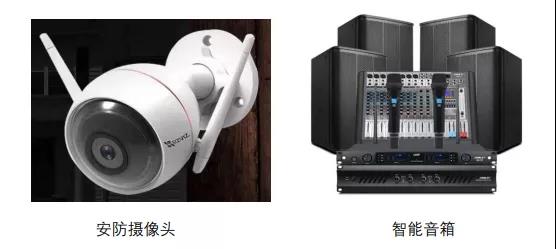

应用场景
LN14XX 系列

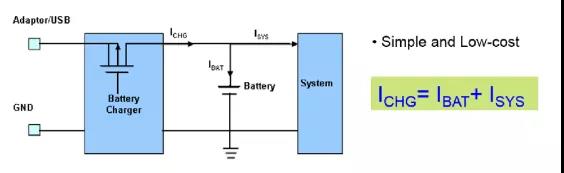

传统不带路径管理的电路如下：

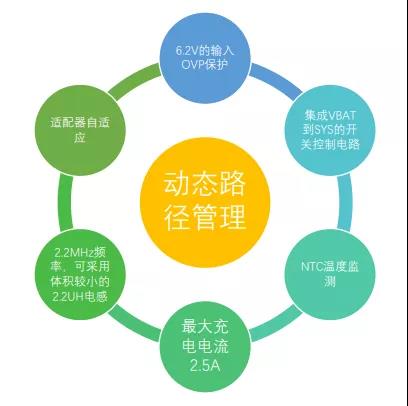

针对于这些问题，咱们提出了路径管理的概念，电源路径管理将系统的电压调节到稍微高于电池电压的水平，但是不会下降到低于 3.6V 最小系统电压。借助于这个特性，即使在电池电量完全耗尽或者电池被拆除时，系统也能保持运行。当达到输入电压限值时，电源路径管理自动将充电电流减小，优先给系统供电，多余的输入能量给锂电池充电。随着系统负载持续增加，当输入功率不能满足系统供电的时候，电池通过路径MOS和输入一起给系统放电。
当 VIN=0V 时，VBAT 与 VSYS 之间是集成 70 毫欧功率管的 BUCK 结构

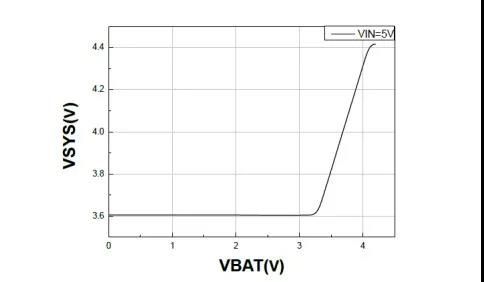

当 VIN=5V 时，VBAT 与 VSYS 的电压曲线如下：

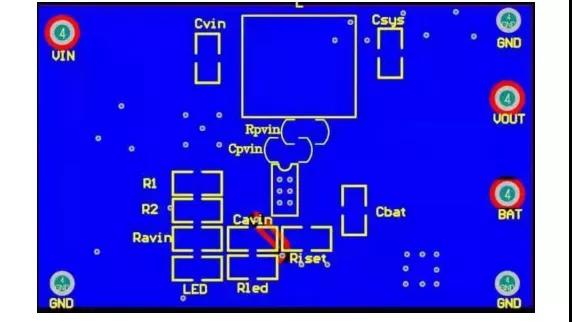

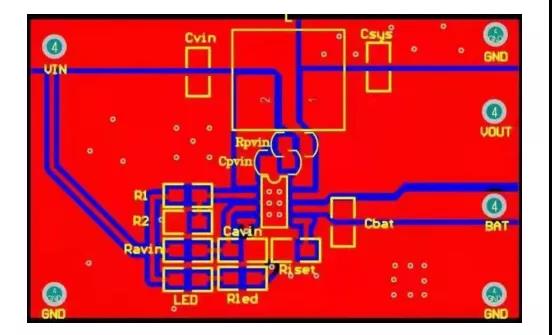

Ravin 输入较稳定的情况下，可以不用，输入不稳定的情况下，建议加个1 欧姆左右的电阻，吸收高频信号。
