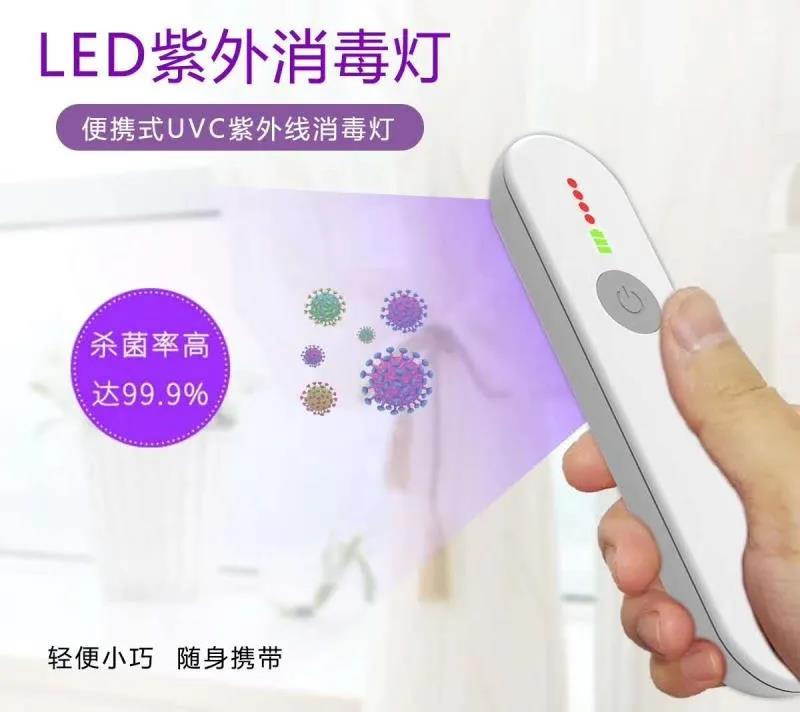

紫外线消毒灯

紫外线消毒灯,顾名思义,便是利用紫外线进行灭菌消毒的灯具,紫外线向外辐射波长为253.7nm的紫外线(UV),该段波长的紫外线杀菌能力极强,可以迅速破坏细菌、病毒的DNA和RNA,因此可用于对水、空气、衣物消毒,但不可直接应用于人体,长时间作用于人体会引起皮肤红肿,脱屑,结膜以及角膜发炎。


传统的紫外线灯多数为灯管,需要高压输入,不易于携带,LED紫外线灯解决了这个缺点,它的单颗灯珠电压一般为6-7V,这样便可以利用单颗锂电池供电,随处携带,使用方便。

疫情之下,安能独善其身,抗疫还没有结束,为了答谢新老客户的厚爱,一款利用南麟电源IC开发的LED紫外线消毒灯方案应运而生。


该紫外线消毒灯方案大致可以分为充电、升压、MCU控制三个部分,具体方案如下:

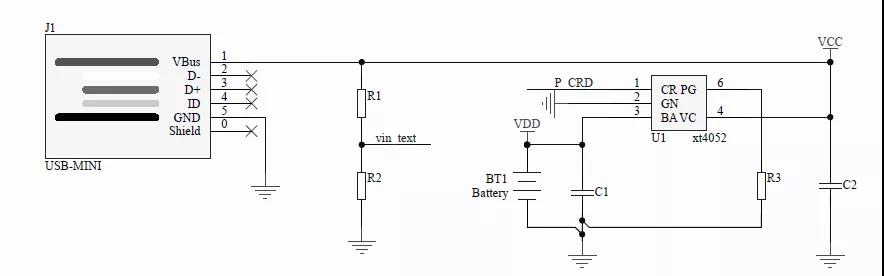

一.充电部分 XT4052



XT4052是一款完善的单节锂电池恒流恒压线性电源管理芯片。


  • 采用SOT23-5的封装形式,更加方便应用

  • 专门设计适用于USB的供电规格

  • 在应用上不需要外部电阻和阻塞二极管

  • 芯片内部集成热反馈,防止温度过高,有效保护芯片



二.升压部分 LN2120



由于单节锂电池最高电压只有4.2V,远远达不到LED紫外线灯的供电需求,因此我们选用LN2120芯片,可以有效地给灯珠提供一个恒定的电流。


LN2120是一款固定频率、恒定电流的升压DC/DC控制器,主要用于高清屏等设备上的背光LED驱动。


  • 输出电压最高可以达到24V

  • 输入电压为3.6V时,能驱动17并3串,共51个LED

  • 内部集成过压和温度保护

  • LED的亮度可以外加一个PWM信号来控制

  • 内部集成一个内阻0.2Ω的功率管

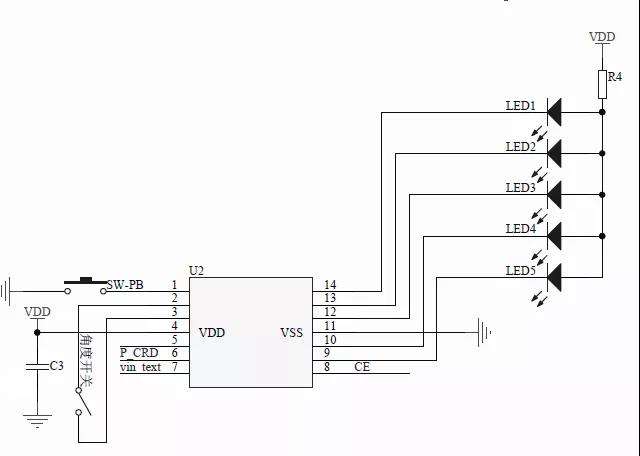

三.MCU控制部分



控制部分包含开关按键、电量显示、角度检测、充电输入检测、PWM控制等功能。


  • 电池电量显示:25%、50%、75%、100%
  • 在紫外线灯对着人时,自动关闭,保证安全

  • 紫外线照射一段时间后,自动关闭

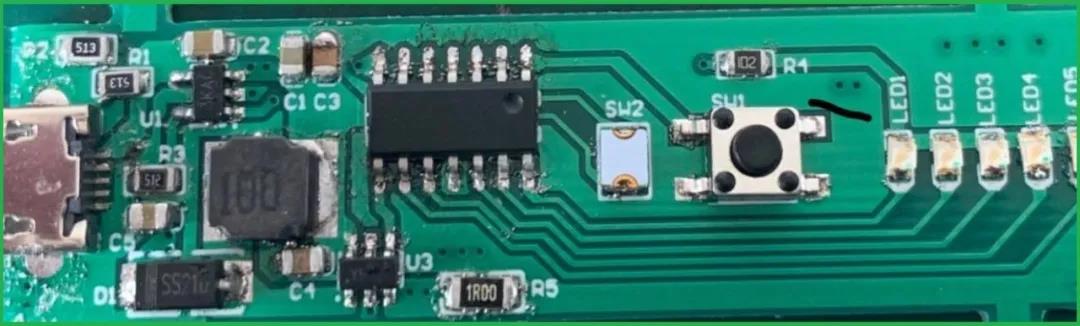

南麟紫外消毒灯方案实物图如下:



(PCBA方案免费提供)
