无线充电耳机

TWS是英文 True Wireless Stereo(真正无线立体声)的缩写,TWS技术基于蓝牙芯片技术的发展,可以使耳机摆脱线路的“束缚”,实现真正的无线互联!TWS耳机正受到越来越多人的青睐,它具有以下优势:

  • 真正无线结构,完全摒弃有线烦恼,更自由移动
  • 使用方式可独享或共享,也可作为两台机器使用

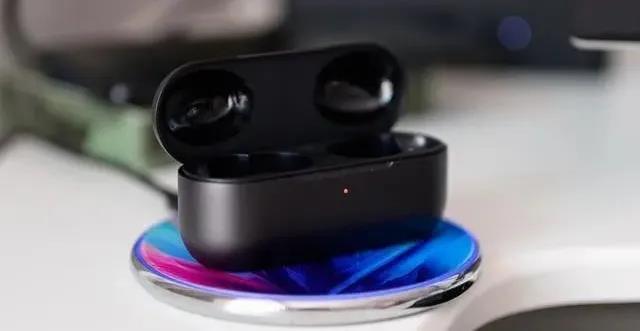

作为TWS耳机伴侣,用作收纳及充电的耳机仓必不可少,用户可随时随地将耳机放入仓内,给耳机补充电能,延长续航时间。随着无线充电技术的普及,支持无线充电功能的TWS耳机仓应运而生。其内置无线充电接收模组,能够放在无线充电器上进行充电,实现无线蓝牙+无线充电的"真无线"功能,给用户带来更好体验。



南麟电子一直关注并精研TWS蓝牙耳机市场,并与各方案商配合电源方案。为了满足终端需求,公司近期推出一款支持Qi协议的无线充电TWS耳机仓方案,备受市场关注。

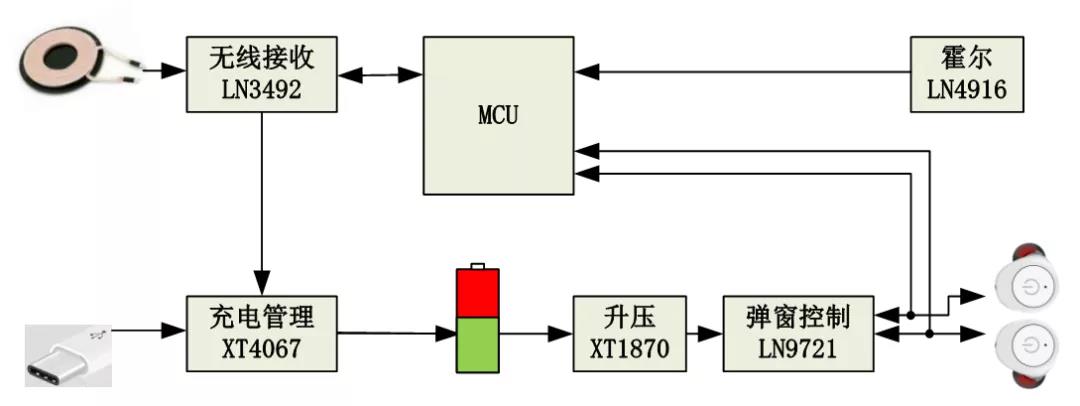

该TWS耳机仓系统框图如下:




南麟TWS耳机仓方案有如下特点:

  • 支持5W无线充电和外部Type-C充电

  • 支持WPS无线充电联盟Qi通信协议

  • 超低待机功耗

  • 支持弹窗功能

  • BOM简单,性价比高


     南麟TWS耳机仓方案中关键物料介绍:


充电管理芯片 XT4067

  • 超低消耗电流:输入端待机功耗20uA,BAT端待机功耗小于0. 1uA

  • 可编程电流设置,可支持10mA~1000mA充电

  • 7V OVP保护,12V工艺耐压

  • DFN2020-8L封装


无线接收模块的BUCK芯片 LN3492

  • 1M工作频率,支持小电感,小电容,降低BOM成本

  • 20V OVP设计,28V工艺耐压,可靠性高

  • 2A电流能力

  • SOT23-6超小封装


升压芯片 XT1870

  • 1M工作频率,支持小电感,小电容,降低BOM成本

  • 3.0-4.2V输入,5V输出,可带载400mA以上

  • 待机电流8uA,关断电流<0.1uA,高效延长了耳机仓的待机时间

  • 效率高达94%

  • SOT23-5超小封装


弹窗控制开关 LN9721

  • 可以实现5V与左右耳机的独立控制,完美协助弹窗功能的实现

  • 每路限流700mA

  • 具有负载短路保护功能

  • 与XT1870配合可完美替代真关断升压与双PMOS组合,降低BOM成本

  • SOT23-6L超小封装


霍尔开关 LN4916

  • 3.5mT的典型磁感应强度

  • 4uA的待机功耗

  • 单极性HALL,S极触发,提高系统的抗干扰性能

  • 采用SOT553超小封装
