南麟电子推出一款支持Qi协议的无线充电TWS耳机仓方案
作者:admin时间:2020-03-30 12:03:37阅读:10628

TWS是英文 True Wireless Stereo(真正无线立体声)的缩写,TWS技术基于蓝牙芯片技术的发展,可以使耳机摆脱线路的“束缚”,实现真正的无线互联!TWS耳机正受到越来越多人的青睐,它具有以下优势:

  • 真正无线结构,完全摒弃有线烦恼,更自由移动
  • 使用方式可独享或共享,也可作为两台机器使用

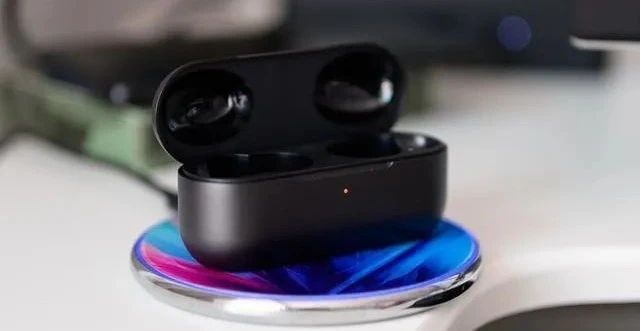

作为TWS耳机伴侣,用作收纳及充电的耳机仓必不可少,用户可随时随地将耳机放入仓内,给耳机补充电能,延长续航时间。随着无线充电技术的普及,支持无线充电功能的TWS耳机仓应运而生。其内置无线充电接收模组,能够放在无线充电器上进行充电,实现无线蓝牙+无线充电的"真无线"功能,给用户带来更好体验。


南麟电子一直关注并精研TWS蓝牙耳机市场,并与各方案商配合电源方案。为了满足终端需求,公司近期推出一款支持Qi协议的无线充电TWS耳机仓方案,备受市场关注。

该TWS耳机仓系统框图如下:



南麟TWS耳机仓方案有如下特点:

  • 支持5W无线充电和外部Type-C充电

  • 支持WPS无线充电联盟Qi通信协议

  • 超低待机功耗

  • 支持弹窗功能

  • BOM简单,性价比高


     南麟TWS耳机仓方案中关键物料介绍:


充电管理芯片 XT4067

  • 超低消耗电流:输入端待机功耗20uA,BAT端待机功耗小于0. 1uA

  • 可编程电流设置,可支持10mA~1000mA充电

  • 7V OVP保护,12V工艺耐压

  • DFN2020-8L封装


无线接收模块的BUCK芯片 LN3492

  • 1M工作频率,支持小电感,小电容,降低BOM成本

  • 20V OVP设计,28V工艺耐压,可靠性高

  • 2A电流能力

  • SOT23-6超小封装


升压芯片 XT1870

  • 1M工作频率,支持小电感,小电容,降低BOM成本

  • 3.0-4.2V输入,5V输出,可带载400mA以上

  • 待机电流8uA,关断电流<0.1uA,高效延长了耳机仓的待机时间

  • 效率高达94%

  • SOT23-5超小封装


弹窗控制开关 LN9721

  • 可以实现5V与左右耳机的独立控制,完美协助弹窗功能的实现

  • 每路限流700mA

  • 具有负载短路保护功能

  • 与XT1870配合可完美替代真关断升压与双PMOS组合,降低BOM成本

  • SOT23-6L超小封装


霍尔开关 LN4916

  • 3.5mT的典型磁感应强度

  • 4uA的待机功耗

  • 单极性HALL,S极触发,提高系统的抗干扰性能

  • 采用SOT553超小封装




电源管理  用芯则“麟”

南麟——专注电子系统安全16年

南麟电子作为中国较早一批成立的模拟芯片设计公司,在电源管理芯片领域长期不懈为各电子整机厂提供全套的电源解决方案。

南麟芯片产品包括LDO、BUCK、BOOST、运放、霍尔开关、充电管理、锂电池保护、UVLED驱动、电机驱动及MOSFET等多种门类,欢迎垂询。
